Статья посвящена автоматизации системы отопления и ее настройке.
Сегодня все более модным становится использование автоматических систем управления отоплением.
На самом деле, это очень удобно, и практично.
— Первое удобство – не нужно больше бегать к котлу и крутить ручку регулировки температуры подачи, когда в помещении становится теплее или прохладнее. Автоматика сама меняет параметры подающей линии в зависимости от заданных алгоритмов. Самый простой из них — это зависимость от уличной температуры.
— Второе удобство – это отслеживание системы отопления удаленно. Если у вас загородный дом «выходного дня». Теперь вы спокойны. Открыл приложение на смартфоне и все видно. Работает ли система нормально, какие в данный момент температурные режимы в котле и в помещениях вашего дома.
— Третье удобство – это возможность регулирования режимов отопления, и на месте и удаленно.
— И наконец – это выгодно, с экономической точки зрения.
Вы можете менять желаемые температуры в помещении, можете задавать ночные и дневные режимы, режимы при отсутствии людей в доме. Можете включить или отключить бойлер, или рециркуляцию горячей воды, или настроить все это по любому заданному вами графику. Прямо как компьютерная игра, и легко, и весело.
На первый взгляд все просто. Заплатил специалистам, они установили автоматику и наслаждайся.
На практике же после установки и первоначальной настойки, система требует донастройки, а иногда длительной. От недели и до нескольких месяцев. Иначе пользователь сталкивается с проблемами получения желательной температуры. В доме то теплее, чем хотелось бы, то прохладнее. И вроде не страшно, плюс минус пару градусов. Но все же, если мы заплатили, за автоматику, то хотим видеть цифры точными.
В чем же дело?
Чтобы понять это, мы рассмотрим основные принципы регулирования системы автоматики в частном доме и немного заглянем в алгоритмы действий автоматики.
Существуют два основных принципа регулирования температуры помещений. Это укрупненное – зональное регулирование и покомнатное регулирование.
Зональное, когда вы можете устанавливать температуру либо на весь дом, либо на каждый этаж, либо на дом, бассейн, баню или, к примеру оранжерею. То есть в системе создаются укрупненные зоны.
Покомнатное, когда вы можете установить температурные режимы для каждой комнаты отдельно.
Сегодня, для примера, мы разберем настройку зональной системы автоматики двухэтажного дома.
Первый вариант, самый простой – с одной зоной.
Температура в нашем доме регулируется по погоде на улице.
Здесь регулировкой температуры теплоносителя занимается только котел.
Алгоритм регулировки у него такой. Он выдает температуру теплоносителя в зависимости от температуры на улице, по отопительной кривой. Как это работает?

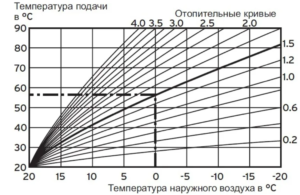

Внизу представлена таблица отопительных кривых, которые можно установить на автоматике.
Суть кривой заключается в том, что каждому значению температуры на улице, соответствует определенная температура подачи теплоносителя. И задача настройки автоматики заключается в правильном выборе отопительной кривой. Как мы видим их много, по индексным номерам от 0.2 до 4.0
Выбор кривой, на самом деле зависит от утеплённости вашего дома. Чем более утеплен ваш дом, тем ниже индекс кривой.
На практике, в течение первой зимы, при разных уличных температурах, вы наблюдаете за климатом в доме. Если, к примеру, при понижении температуры на улице, дома становится жарче, чем вам хочется, кривую нужно менять на предыдущую, с меньшим индексом. И наоборот.
Как видите, дело здесь в погоде. Чем быстрее наступят все возможные температурные режимы на улице, положим от 0°С до -25°С, тем быстрее и точнее вы настроите свою автоматику.
Второй вариант – многозональная система.
Например, у нас три отопительные зоны:
- Теплый пол 1го этажа;
- Радиаторы 1го этажа;
- Радиаторы 2го этажа.
Мы установили погодозависимую автоматику с корректировкой по температуре помещения.
То есть, мы так же задаем котлу работу по отопительной кривой, но еще устанавливаем температурные датчики в заданные нами зоны.
Теперь, автоматика устанавливает отдельно температуру подачи в теплые полы, температуру подачи в радиаторы первого этажа и температуру подачи в радиаторы второго этажа.
Как этого добиваются. У нас четыре регулируемых элемента. Первый – это сам котел. Второй это насосно-смесительный узел теплого пола. И два остальных – это насосно-смесительные узлы
контуров 1го и 2го этажей радиаторного отопления. Кроме этого у нас есть еще бойлер косвенного нагрева, который греет воду для горячего водоснабжения дома – это пятый элемент, но он не регулируемый.
Как работает 1й элемент — котел.
Каждый элемент системы делает запрос на свою температуру. Положим теплый пол 37°С, Радиаторы 1го этажа 45°С, Радиаторы 2го этажа 50°С, а бойлер 65°С. Контроллер автоматики формирует наивысшую температуру запроса и дает команду котлу – выдать такую температуру. В нашем случае это 65°С. Когда бойлер загрузится, останется наивысший запрос 50°С. Котел, посредством своих алгоритмов действия выдаст требуемую температуру.
Как работают регулируемые элементы – насосно-смесительные группы теплого пола, радиаторов 1го этажа и радиаторов 2го этажа.
Правильно настроенный теплый пол не должен давать знать о себе. Что это значит? Это значит, что вы не должны чувствовать его температуру. Он не должен быть ни холодным ни теплым. Обычно это достигается при температуре поверхности пола 25°С -26 °С. Поэтому необходимо стремиться к достаточно стабильной температуре подачи теплоносителя в трубопроводы теплого пола. Конечно, она будет слегка розниться в зависимости от температуры в помещении. Но это очень небольшие изменения. Так что мы задаем температуру подаваемого теплоносителя на теплый пол сразу. Она известна если вы сделали проект отопления и в нем были заложены толщина стяжки и материалы чистового пола. Если нет, придется ловить эту температура эмпирически. То есть путем проб. Прибавили посмотрели, убавили опять посмотрели, и так до тех пор, пока не понравится.
С контурами радиаторного отопления все проще. По сути, вы ими регулируете температуру в помещениях. Для этого в помещениях устанавливаются температурные датчики. И ориентируясь на них система выдает команды либо на повышение температуры теплоносителя, либо на понижение ее для достижения требуемой температуры воздуха в помещении.
С бойлером примерно такая же ситуация как с теплым полом. Мы задаем температуру подачи на обогрев бойлера и все. В системе формируется запрос температуры бойлера. Эту температуру обеспечивает, чаще всего, сам котел.
Как же формируются температурные режимы спросите вы?
А вот как. В котле температура подачи теплоносителя в систему отопления регулируются посредством изменения силы пламени в горелке. Путем изменения количества горючего и воздуха подающихся на горелку котла.
В насосно-смесительных узлах регулировка температуры в контурах отопления осуществляется посредством трехходового клапана.
Трехходовой клапан имеет два входа – подача системы отопления, «обратка» контура отопления, и один выход -подача контура отопления.

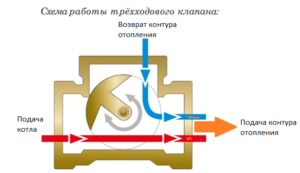

Функция трехходового клапана – смешение горячего теплоносителя из подачи системы отопления (от котла) с остывшим теплоносителем, возвращающимся из контура отопления (радиаторы 1го этажа) и подача этой смеси в контур отопления. Если нужно повысить температуру теплоносителя, подаваемую в контур, трехходовой клапан уменьшает подмес остывшим теплоносителем. Если нужно снизить температуру, то трехходовой клапан увеличивает подмес остывшим теплоносителем.
Так работает насосно-смесительный узел. Работой клапана управляет автоматика.
И так, очень кратко, мы вам рассказали, как работает автоматика отопления, и какие стадии регулировки и настройки необходимо пройти. Основными задачами настройки автоматики системы отопления являются — поиск правильной кривой и настройка температуры подачи теплого пола.
